Dalam kemudahan fabrikasi semikonduktor, ketulenan gas dan bahan kimia yang digunakan dalam proses pembuatan diukur dalam bahagian per trilion. Satu zarah habuk, sedikit lembapan, atau kebocoran mikroskopik boleh merosakkan keseluruhan kumpulan wafer. Sistem paip yang mengangkut gas dan bahan kimia ultra-tulen ini adalah antara yang paling menuntut dalam mana-mana industri. Setiap komponen—setiap injap, setiap pemasangan, setiap bebibir—mesti memenuhi piawaian yang tepat untuk kebersihan, ketulenan bahan dan kekedapan bocor. Bebibir Berulir ialah salah satu komponen kritikal dalam talian ketulenan tinggi ini. Ia menyediakan cara untuk menyambung paip, injap dan peralatan sambil mengekalkan integriti persekitaran ultra-tulen.
Persoalan bagaimana Bebibir Berulir menyediakan garisan semikonduktor berketulenan tinggi ialah persoalan reka bentuk, bahan dan ketepatan pembuatan. Bebibir mesti dibuat daripada keluli tahan karat ketulenan tinggi, biasanya 316L atau 316L VAR, yang tahan kakisan dan meminimumkan keluar gas. Ia mesti mempunyai kemasan permukaan yang licin dan pasif yang menghalang lekatan zarah dan menggalakkan kebolehbersih. Ia mesti dimesin untuk toleransi yang tepat untuk memastikan pengedap kedap bocor. Dan ia mesti dibersihkan dan dibungkus dengan teliti untuk mengelakkan pencemaran semasa pemasangan. Artikel ini akan mengkaji peranan Bebibir Berulir dalam talian ketulenan tinggi semikonduktor, meliputi keperluan bahan, ciri reka bentuk, proses pembuatan dan langkah kawalan kualiti yang memastikan prestasi. Kami juga akan memberikan spesifikasi terperinci untuk kamiBebibir Berulirdari kilang kami di Wenzhou Longan Flange Co., Ltd.

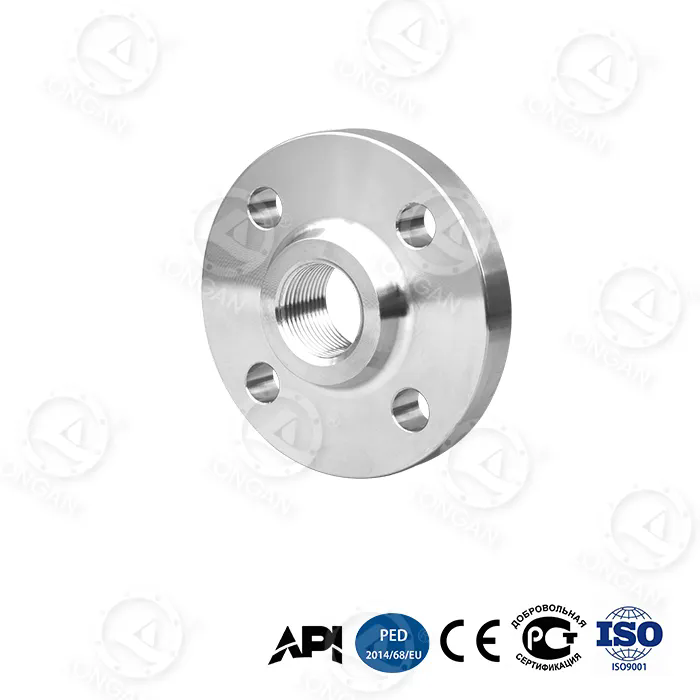

Bebibir Berulir ialah sejenis bebibir yang disambungkan pada paip melalui sambungan berulir. Bebibir mempunyai lubang berulir yang sepadan dengan benang luar pada hujung paip. Bebibir diskrukan pada paip dan kemudian biasanya diikat dengan kimpalan kedap atau kimpalan belakang untuk mengelakkan kebocoran dan untuk memberikan integriti struktur. Bebibir berulir digunakan dalam pelbagai sistem perpaipan, tetapi ia amat berharga dalam kemudahan semikonduktor kerana ia membolehkan pemasangan dan pembongkaran mudah dalam ruang yang sempit. Tidak seperti bebibir yang dikimpal, yang memerlukan peralatan kimpalan dan pengimpal mahir, bebibir berulir boleh dipasang dengan alat mudah. Ini menjadikannya sesuai untuk aplikasi di mana ruang terhad atau di mana sistem paip mungkin perlu diubah suai. Jadual di bawah meringkaskan aplikasi biasa bebibir berulir dalam kemudahan semikonduktor.
| Permohonan | Penerangan | Keperluan Utama |
| Penghantaran Gas Pukal | Pengangkutan nitrogen, argon, hidrogen, dan oksigen | Ketulenan tinggi, kekedapan bocor |
| Talian Gas Khusus | Pengangkutan silane, ammonia, dan gas proses lain | Rintangan kakisan, kebersihan |
| Penghantaran Bahan Kimia | Pengangkutan asid, bes, dan pelarut | Keserasian kimia, ketulenan tinggi |
| Garisan Ekzos | Pengangkutan gas buangan daripada alat proses | Rintangan kakisan, kekedapan bocor |
| Talian Air Penyejuk | Pengangkutan air penyejuk untuk peralatan | Rintangan kakisan, kebolehpercayaan |
PadaWenzhou Longan Flange Co., Ltd., kilang kami pakar dalam pembuatan Bebibir Berulir ketulenan tinggi untuk industri semikonduktor. Kami mempunyai pengalaman yang luas dalam menghasilkan bebibir yang memenuhi keperluan ketat pasaran yang menuntut ini. Pasukan kejuruteraan kami bekerjasama rapat dengan pelanggan kami untuk memahami keperluan khusus mereka dan untuk menyediakan penyelesaian bebibir yang optimum.
Ketulenan bahan yang digunakan dalam Bebibir Berulir adalah penting untuk mengekalkan ketulenan gas atau bahan kimia yang mengalir melalui talian. Malah sejumlah kecil kekotoran dalam logam boleh meresap ke dalam aliran proses, mencemarkan produk dan mengurangkan hasil. Bahan yang paling biasa untuk bebibir semikonduktor ketulenan tinggi ialah keluli tahan karat 316L, yang mengandungi karbon rendah dan molibdenum untuk rintangan kakisan yang lebih baik. Untuk keperluan ketulenan yang lebih tinggi, keluli 316L VAR (vacuum arc remelted) digunakan. Keluli VAR mempunyai tahap kemasukan dan unsur surih yang lebih rendah, menjadikannya lebih bersih dan lebih tahan gas keluar. Jadual di bawah membandingkan komposisi dan sifat keluli tahan karat VAR 316L dan 316L standard.
| Unsur / Harta | Keluli Tahan Karat 316L | Keluli Tahan Karat VAR 316L |
| Karbon (C) maks | 0.03% | 0.03% |
| Chromium (Cr) | 16 - 18% | 16 - 18% |
| Nikel (Ni) | 10 - 14% | 10 - 14% |
| Molibdenum (Mo) | 2 - 3% | 2 - 3% |
| Kemasukan | Tahap standard | Sangat rendah |
| Kadar Keluar Gas | Standard | rendah |
| Rintangan Kakisan | bagus | Cemerlang |
| kos | Lebih rendah | Lebih tinggi |
Di kilang kami, kami mendapatkan bahan mentah daripada pembekal bertauliah yang pakar dalam keluli tahan karat ketulenan tinggi. Kami mengesahkan komposisi setiap kelompok keluli menggunakan analisis spektroskopi untuk memastikan ia memenuhi spesifikasi kami. Kami juga melakukan langkah pembersihan dan pempasifan tambahan untuk membuang sebarang pencemaran permukaan. Matlamat kami adalah untuk menyediakan Bebibir Berulir yang semurni garisan yang dilayaninya.
Kemasan permukaan Bebibir Berulir merupakan faktor kritikal dalam aplikasi semikonduktor berketulenan tinggi. Permukaan yang kasar boleh memerangkap zarah, lembapan dan mikroorganisma, yang kemudiannya boleh dilepaskan ke dalam aliran proses. Permukaan licin, sebaliknya, lebih mudah dibersihkan dan kurang berkemungkinan menyimpan bahan cemar. Kemasan permukaan biasanya diukur dalam Ra (kekasaran purata aritmetik) atau RMS (kekasaran purata kuasa dua akar). Untuk aplikasi semikonduktor, kemasan permukaan hendaklah Ra 0.4 µm atau lebih baik. Untuk aplikasi yang paling kritikal, seperti talian gas ketulenan ultra tinggi, kemasan permukaan Ra 0.25 µm atau lebih baik mungkin diperlukan. Jadual di bawah meringkaskan keperluan kemasan permukaan untuk aplikasi semikonduktor yang berbeza.
| Permohonan | Kemasan Permukaan (Ra) | Kaedah Pembersihan | Penggunaan Biasa |
| Kemurnian Tinggi Umum | 0.4 µm | Penggilap mekanikal | Talian gas pukal |
| Ketulenan Sangat Tinggi | 0.25 µm | Penggilap elektrik | Talian gas khusus |
| Proses Kritikal | 0.13 µm | Penggilap elektro + pasif | Memproses talian gas |
| Penghantaran Bahan Kimia | 0.25 - 0.4 µm | Penggilap elektrik | Garis asid dan pelarut |
Di Wenzhou Longan Flange Co., Ltd., kilang kami menggunakan teknik pemesinan dan penggilapan termaju untuk mencapai kemasan permukaan yang diperlukan. Kami menggunakan mesin pelarik CNC dengan perkakas berlian untuk menghasilkan permukaan licin pada muka bebibir dan lubang. Untuk keperluan ketulenan yang lebih tinggi, kami menawarkan penggilap elektro, yang mengeluarkan lapisan nipis bahan dari permukaan dan menghasilkan kemasan seperti cermin. Penggilap elektro juga meningkatkan rintangan kakisan keluli tahan karat dengan memperkaya kandungan kromium di permukaan. Pasukan kawalan kualiti kami mengukur kemasan permukaan setiap bebibir menggunakan profilometer untuk memastikan ia memenuhi keperluan yang ditetapkan.
Pengedap kedap bocor adalah penting untuk mana-mana komponen dalam talian ketulenan tinggi semikonduktor. Malah kebocoran mikroskopik boleh membenarkan lembapan atau oksigen memasuki sistem, mencemarkan gas proses dan mengurangkan hasil. Bebibir Berulir mesti direka bentuk untuk menyediakan pengedap yang boleh dipercayai di bawah tekanan operasi dan suhu sistem. Ciri reka bentuk utama yang memastikan pengedap ketat bocor ialah reka bentuk muka bebibir, gasket dan reka bentuk benang. Muka bebibir lazimnya ialah muka terangkat atau muka rata dengan alur sepusat. Gasket lazimnya ialah cincin logam atau elastomer yang dimampatkan di antara muka bebibir. Reka bentuk benang lazimnya ialah benang tirus atau selari yang memberikan kesesuaian ketat antara bebibir dan paip. Jadual di bawah meringkaskan ciri reka bentuk dan fungsinya.
| Ciri Reka Bentuk | Fungsi | Spesifikasi Biasa |
| Muka Bebibir | Menyediakan permukaan pengedap | Muka terangkat, muka rata atau berlekuk |
| Gasket | Mampat antara muka untuk mengelak | Cincin logam atau elastomer |
| Benang | Menyambung bebibir ke paip | NPT, BSPT atau selari metrik |
| Kimpalan Seal | Menyediakan meterai utama dan integriti struktur | Kimpalan penembusan penuh |
| Lubang Bolt | Mampatkan gasket | Jarak dan diameter yang tepat |
Di kilang kami, kami mereka bentuk Bebibir Berulir kami untuk menyediakan pengedap kedap bocor dalam aplikasi semikonduktor yang paling mencabar. Kami menggunakan pemesinan ketepatan untuk memastikan muka bebibir rata dan selari, dan lubang bolt diletakkan dengan betul. Kami juga menawarkan pelbagai pilihan gasket untuk memenuhi keperluan proses yang berbeza. Pasukan kawalan kualiti kami menguji tekanan setiap pemasangan bebibir untuk mengesahkan kekedapan bocor sebelum ia dihantar.
Pembersihan dan pembungkusan Bebibir Berulir untuk kegunaan semikonduktor adalah sama pentingnya dengan reka bentuk dan pembuatan. Bebibir yang dihasilkan dengan sempurna masih boleh mencemari garisan proses jika ia tidak dibersihkan dan dibungkus dengan betul. Proses pembersihan untuk bebibir gred semikonduktor biasanya melibatkan beberapa langkah: penyahgaraman, penjerukan, pempasifan dan pembilasan dengan air ultra tulen. Penyahgris menghilangkan minyak dan gris daripada operasi pemesinan. Penjerukan menghilangkan lapisan skala dan oksida. Pasif meningkatkan lapisan kromium oksida pada permukaan, yang meningkatkan rintangan kakisan. Membilas dengan air ultra-tulen membuang sebarang bahan cemar yang tinggal. Bebibir yang dibersihkan kemudiannya dikeringkan dan dibungkus dalam persekitaran bilik bersih. Jadual di bawah meringkaskan proses pembersihan dan pembungkusan.
| Langkah | Tujuan | Kaedah Biasa |
| Penyahgrisan | Keluarkan minyak dan gris | Pembersihan pelarut atau alkali |
| Penjerukan | Keluarkan skala dan oksida | Mandian asid (nitrik + hidrofluorik) |
| Pasif | Meningkatkan lapisan kromium oksida | Mandian asid nitrik |
| Membilas | Keluarkan sisa asid | Air ultra tulen (18 MΩ·cm) |
| Pengeringan | Keluarkan kelembapan | Nitrogen blow dry atau vakum kering |
| Pembungkusan | Elakkan pencemaran semasa pengangkutan | Beg bilik bersih (Kelas 100 atau lebih baik) |
Di Wenzhou Longan Flange Co., Ltd., kilang kami mempunyai bilik bersih khusus untuk pembersihan akhir dan pembungkusan Bebibir Berulir gred semikonduktor kami. Kami menggunakan air ultra-tulen dengan kerintangan 18 MΩ·cm untuk memastikan tiada bahan cemar ionik kekal di permukaan. Kami juga melakukan kiraan zarah pada produk akhir untuk mengesahkan bahawa ia memenuhi keperluan kebersihan pelanggan kami. Pembungkusan kami direka untuk mengelakkan pencemaran semasa pengangkutan dan penyimpanan, dan ia boleh dibuka dalam persekitaran bilik bersih tanpa memasukkan zarah.
Spesifikasi utama untuk Bebibir Berulir gred semikonduktor termasuk saiz, penilaian tekanan, bahan, kemasan permukaan, jenis benang dan tahap kebersihan. Jadual di bawah menyediakan ringkasan spesifikasi tipikal untuk Bebibir Berulir gred semikonduktor kami.
| Spesifikasi | Julat | Nota |
| Saiz | 1/4" - 4" | Saiz metrik tersedia |
| Penilaian Tekanan | Kelas 150 - Kelas 600 | Penilaian yang lebih tinggi tersedia |
| bahan | 316L, 316L VAR | Diperakui kepada ASTM A182 |
| Kemasan Permukaan | Ra 0.4 µm - 0.13 µm | Digilap elektrik untuk aplikasi kritikal |
| Jenis Benang | NPT, BSPT, Metrik | Dipilih berdasarkan sistem perpaipan |
| Tahap Kebersihan | Bilik bersih kelas 100 | Kiraan zarah disahkan |
| Pembungkusan | Beg bilik bersih | Beg berganda untuk perlindungan |
| Pensijilan | Sijil bahan, sijil kebersihan | Kebolehkesanan kepada nombor haba |
Di kilang kami, kami mengeluarkan Bebibir Berulir kami untuk memenuhi spesifikasi ini dan banyak lagi. Kami boleh menyesuaikan saiz, bahan, kemasan permukaan dan jenis benang untuk memenuhi keperluan khusus anda. Sistem kawalan kualiti kami termasuk pemeriksaan dimensi, pensijilan bahan, ukuran kemasan permukaan dan pengesahan kebersihan untuk memastikan setiap bebibir memenuhi piawaian tinggi kami.
Soalan 1: Apakah perbezaan antara bebibir berulir dan bebibir dikimpal?
Jawapan: Bebibir Berulir dilekatkan pada paip dengan menskrukannya pada benang luar paip. Bebibir yang dikimpal dipasang dengan mengimpalnya pada paip. Bebibir berulir lebih mudah dipasang dan dialih keluar, menjadikannya sesuai untuk aplikasi di mana ruang terhad atau di mana sistem paip mungkin perlu diubah suai. Bebibir yang dikimpal memberikan sambungan yang lebih kuat, lebih ketat kebocoran dan lebih disukai untuk aplikasi tekanan tinggi atau suhu tinggi. Dalam kemudahan semikonduktor, bebibir berulir sering digunakan untuk garisan yang lebih kecil, manakala bebibir yang dikimpal digunakan untuk garisan yang lebih besar dan kritikal.
Soalan 2: Mengapa keluli tahan karat 316L VAR diutamakan untuk bebibir semikonduktor?
Jawapan: Keluli tahan karat 316L VAR (arka vakum dicairkan semula) lebih disukai untuk bebibir semikonduktor kerana ia mempunyai tahap kemasukan dan unsur surih yang lebih rendah daripada keluli 316L standard. Ini menjadikannya lebih bersih, lebih tahan terhadap kakisan dan kurang terdedah kepada gas keluar. Outgassing ialah pembebasan gas terperangkap daripada bahan, yang boleh mencemarkan aliran proses. Keluli VAR dihasilkan dengan mencairkan keluli dalam vakum, yang menghilangkan gas terlarut dan kekotoran yang tidak menentu.
Soalan 3: Apakah elektropolishing dan mengapa ia penting untuk bebibir semikonduktor?
Jawapan: Electropolishing ialah proses elektrokimia yang menghilangkan lapisan nipis bahan dari permukaan bahagian logam. Ia digunakan untuk memperbaiki kemasan permukaan, meningkatkan rintangan kakisan, dan membuang bahan cemar. Untuk bebibir semikonduktor, penggilap elektro adalah penting kerana ia menghasilkan permukaan licin, pasif yang mudah dibersihkan dan menahan lekatan zarah. Permukaan licin juga mengurangkan kawasan permukaan yang tersedia untuk mengeluarkan gas, meningkatkan ketulenan aliran proses.
Soalan 4: Bagaimanakah cara saya mengesahkan kebersihan bebibir berulir?
Jawapan: Kebersihan Bebibir Berulir boleh disahkan melalui beberapa kaedah, termasuk pemeriksaan visual, analisis kiraan zarah dan analisis permukaan. Pemeriksaan visual di bawah mikroskop boleh mendedahkan zarah besar dan kecacatan permukaan. Analisis kiraan zarah melibatkan membilas bebibir dengan air ultra-tulen dan mengira zarah dalam air bilas. Teknik analisis permukaan, seperti spektroskopi fotoelektron sinar-X (XPS), boleh mengesan kesan bahan cemar pada permukaan. Di Wenzhou Longan Flange Co., Ltd., kami menggunakan gabungan kaedah ini untuk mengesahkan kebersihan bebibir kami.
Soalan 5: Bolehkah bebibir berulir digunakan dalam talian gas ketulenan ultra tinggi?
Jawapan: Ya, bebibir berulir boleh digunakan dalam talian gas ketulenan ultra tinggi, dengan syarat ia dihasilkan mengikut spesifikasi yang sesuai. Bebibir mesti dibuat daripada bahan ketulenan tinggi, seperti keluli tahan karat 316L VAR, dan mesti mempunyai kemasan permukaan yang licin dan digilap. Benang mestilah tepat dan muka bebibir mestilah rata dan selari. Bebibir juga mesti dibersihkan dengan teliti dan dibungkus dalam bilik bersih. Apabila syarat ini dipenuhi, bebibir berulir boleh memberikan perkhidmatan yang boleh dipercayai dan kedap bocor dalam talian gas ketulenan ultra tinggi.
Bebibir Berulir memainkan peranan penting dalam talian semikonduktor berketulenan tinggi. Ia menyediakan sambungan yang boleh dipercayai, ketat bocor yang mengekalkan ketulenan gas dan bahan kimia yang mengalir melalui sistem. Prestasinya bergantung pada bahan, reka bentuk, ketepatan pembuatan, dan kebersihan produk akhir. Di Wenzhou Longan Flange Co., Ltd., kilang kami mempunyai kepakaran dan peralatan untuk mengeluarkan Bebibir Berulir ketulenan tinggi yang memenuhi keperluan industri semikonduktor yang paling mencabar. Kami menggunakan keluli tahan karat 316L dan 316L VAR yang diperakui, pemesinan ketepatan, penggilapan elektro dan pembungkusan bilik bersih untuk memastikan setiap bebibir yang kami hasilkan sedia untuk digunakan dalam aplikasi yang paling kritikal.
Sama ada anda sedang membina fab semikonduktor baharu atau mengekalkan yang sedia ada, kami menjemput anda untuk menghubungi kami untuk membincangkan keperluan Flange Berulir anda. Kami boleh menyediakan sampel, data teknikal dan penyelesaian tersuai. Komitmen kami terhadap kualiti dan kepuasan pelanggan telah menjadikan kami rakan kongsi yang dipercayai untuk pengeluar semikonduktor di seluruh dunia.
Hubungi Wenzhou Longan Flange Co., Ltd. hari iniuntuk membincangkan keperluan Bebibir Berulir ketulenan tinggi anda dan mengetahui cara produk kami boleh meningkatkan kebolehpercayaan dan ketulenan talian semikonduktor anda.
