Dalam loji petrokimia, sambungan bebibir rata berbolted mesti mengandungi cecair proses pada tekanan melebihi 100 bar dan suhu melebihi 400°C. Pengedap dibuat bukan oleh satu komponen, tetapi oleh sistem: muka bebibir, gasket, dan bolt. Apabila bolt diketatkan, ia menghasilkan daya pengapit yang memampatkan gasket di antara muka bebibir. Gasket, seterusnya, mengubah bentuk dan mengisi ketidakteraturan mikroskopik pada permukaan bebibir, mewujudkan penghalang yang menghalang kebocoran. Ini nampaknya cukup mudah. Namun kebocoran bebibir adalah salah satu punca paling biasa kemalangan industri dan kerugian pengeluaran. Sebabnya ialah untuk mencapai pengedap yang boleh dipercayai memerlukan keseimbangan beban bolt yang tepat, mampatan gasket dan ketegaran bebibir—keseimbangan yang mudah terganggu oleh pemasangan yang tidak betul, tork bolt yang salah atau kualiti muka bebibir yang lemah.
Persoalan bagaimana abebibir ratamencapai pengedap yang boleh dipercayai dengan bolt bukan hanya soal mengetatkan bolt sehingga ia ketat. Ia adalah soal kejuruteraan. Beban bolt mestilah mencukupi untuk memampatkan gasket yang cukup untuk mengelak, tetapi tidak terlalu tinggi sehingga ia menghancurkan gasket atau menghasilkan bolt. Muka bebibir mestilah rata dan cukup licin untuk membolehkan gasket mematuhi, tetapi tidak begitu licin sehingga gasket tidak dapat digenggam. Bolt mesti diketatkan dalam urutan tertentu untuk memastikan pengagihan beban seragam. Dan keseluruhan pemasangan mesti direka bentuk untuk menahan tekanan operasi, suhu, dan kitaran haba tanpa kehilangan daya pengedapnya. Artikel ini akan mengkaji setiap faktor ini secara terperinci teknikal, memberikan pemahaman yang komprehensif tentang pengedap bebibir rata berbolted untuk jurutera, profesional penyelenggaraan dan pakar perolehan. PadaWenzhou Longan Flange Co., Ltd., kilang kami telah mengeluarkan bebibir rata selama lebih dua dekad, dan kami telah membangunkan pemahaman mendalam tentang faktor yang menentukan kebolehpercayaan pengedap.

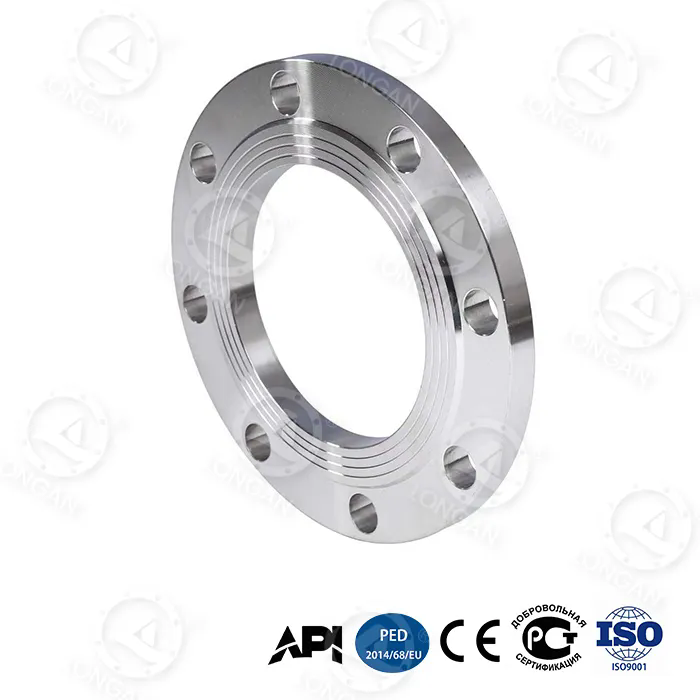

Untuk memahami bagaimana bebibir rata mencapai pengedap yang boleh dipercayai, kita mesti terlebih dahulu memahami mekanik sambungan bolted. Apabila bolt diketatkan, ia diregangkan secara elastik. Bolt bertindak seperti spring, dan ketegangan dalam bolt menghasilkan daya pengapit yang menarik kedua-dua muka bebibir bersama-sama. Daya pengapit ini dihantar melalui muka bebibir ke gasket. Gasket, yang diperbuat daripada bahan yang lebih lembut daripada bebibir, dimampatkan. Semasa ia memampatkan, ia mengalir ke dalam lembah mikroskopik dan calar pada muka bebibir, mewujudkan laluan berliku-liku yang cecair bertekanan tidak dapat menembusi dengan mudah. Meterai dicapai apabila gasket dimampatkan cukup untuk mengisi ketidakteraturan ini dan apabila tekanan mampatan sisa pada gasket lebih besar daripada tekanan dalaman bendalir.
Prinsip utama ialah gasket mesti dikekalkan dalam keadaan mampatan sepanjang hayat perkhidmatan sambungan. Jika tegasan mampatan turun di bawah paras kritikal, pengedap akan bocor. Tekanan mampatan boleh turun atas beberapa sebab. Gasket mungkin mengendur (merayap) dari semasa ke semasa, terutamanya pada suhu tinggi. Bolt mungkin hilang ketegangan akibat kelonggaran atau getaran. Muka bebibir mungkin terpisah kerana pengembangan haba atau lenturan. Reka bentuk bebibir rata mesti mengambil kira semua faktor ini. Bebibir yang lebih tebal dan tegar akan menahan lenturan dan mengekalkan tegasan mampatan yang lebih seragam pada gasket. Sebilangan besar bolt yang lebih kecil akan memberikan daya pengapit yang lebih seragam daripada bilangan bolt yang lebih kecil. Dan bahan gasket mesti dipilih untuk menahan kelonggaran dan serangan kimia.
Jadual berikut meringkaskan daya dan faktor utama yang menentukan kebolehpercayaan pengedap bebibir rata yang dibolted.
| Faktor | Penerangan | Kesan pada Pengedap |
| Ketegangan Bolt | Regangan kenyal bolt apabila diketatkan | Menyediakan daya pengapit yang memampatkan gasket |
| Mampatan Gasket | Ubah bentuk gasket di bawah beban bolt | Mengisi ketidakteraturan permukaan dan mencipta meterai |
| Ketegaran Bebibir | Rintangan bebibir terhadap lenturan di bawah beban bolt | Memastikan mampatan gasket seragam di seluruh muka |
| Kelonggaran Gasket | Kehilangan tekanan mampatan dari semasa ke semasa | Mengurangkan daya pengedap; mesti diminimumkan |
| Kesan Terma | Pengembangan pembezaan bolt, bebibir, dan gasket | Boleh menambah atau mengurangkan beban bolt |
| Tekanan Dalaman | Daya yang dikenakan oleh bendalir proses | Cenderung untuk memisahkan bebibir; mesti dilawan dengan beban bolt |
Di Wenzhou Longan Flange Co., Ltd., kami mereka bentuk bebibir rata kami untuk mengoptimumkan faktor ini. Bebibir kami dihasilkan daripada keluli berkualiti tinggi dan dimesin mengikut dimensi yang tepat untuk memastikan kesesuaian dan pengagihan beban yang betul. Kami juga menyediakan panduan teknikal tentang pemilihan bolt, pemilihan gasket dan prosedur mengetatkan untuk membantu pelanggan kami mencapai pengedap yang boleh dipercayai dalam aplikasi khusus mereka.
Beban bolt adalah pembolehubah tunggal yang paling penting dalam mencapai pengedap yang boleh dipercayai. Jika beban bolt terlalu rendah, gasket tidak akan cukup dimampatkan untuk mengelak. Jika beban bolt terlalu tinggi, gasket mungkin remuk, bolt mungkin menghasilkan, atau bebibir mungkin rosak. Beban bolt sasaran ditentukan oleh pengesyoran pengeluar gasket, yang menentukan tegasan mampatan minimum dan maksimum untuk bahan gasket. Tegasan ini kemudiannya ditukarkan kepada nilai tork menggunakan geseran benang bolt dan geometri sambungan. Hubungan tork-tegangan diberikan oleh formula: T = K × D × F, dengan T ialah tork, K ialah faktor nat (pekali tanpa dimensi yang menyumbang kepada geseran), D ialah diameter bolt nominal, dan F ialah tegangan bolt yang dikehendaki.
Faktor kacang K adalah parameter kritikal tetapi sering disalahfahamkan. Ia bergantung pada pelinciran benang, kemasan permukaan bolt dan nat, dan kehadiran sebarang salutan. Nilai biasa untuk K ialah 0.2 untuk bolt keluli yang dilincirkan, tetapi ia boleh berkisar antara 0.1 hingga 0.3 bergantung kepada keadaan. Ini bermakna nilai tork yang sama boleh menghasilkan tegangan bolt yang berbeza dengan faktor tiga. Itulah sebabnya tork sahaja bukanlah penunjuk yang boleh dipercayai bagi beban bolt. Untuk aplikasi kritikal, jurutera menggunakan kaedah yang lebih tepat seperti ukuran pemanjangan bolt atau penunjuk tegangan langsung. Jadual di bawah menyediakan nilai tork biasa untuk saiz bolt dan bahan gasket biasa.
| Saiz Bolt | Jenis Gasket | Tegasan Bolt Sasaran (MPa) | Tork Disyorkan (Nm) | Faktor Kacang (K) |
| M16 | Getah | 30 - 50 | 80 - 120 | 0.20 |
| M16 | PTFE | 40 - 60 | 100 - 150 | 0.20 |
| M20 | Luka Lingkaran | 60 - 80 | 200 - 280 | 0.18 |
| M24 | Luka Lingkaran | 60 - 80 | 350 - 480 | 0.18 |
| M24 | Berjaket Logam | 80 - 120 | 450 - 650 | 0.16 |
Di kilang kami, kami menyediakan pelanggan kami dengan spesifikasi tork terperinci untuk setiap flange rata yang kami keluarkan. Spesifikasi ini adalah berdasarkan dimensi bebibir, saiz bolt dan bahan, jenis gasket, dan keadaan operasi. Kami juga mengesyorkan penggunaan sepana tork yang ditentukur dan pengesahan ketegangan bolt menggunakan kaedah kedua, seperti mengukur pemanjangan bolt dengan mikrometer atau menggunakan meter tegangan bolt ultrasonik. Pendekatan yang ketat untuk mengawal beban bolt adalah penting untuk mencapai pengedap yang boleh dipercayai dalam aplikasi kritikal.
Gasket ialah komponen yang sebenarnya mencipta meterai dalam sambungan bebibir rata yang dibolted. Ia adalah bahan boleh mampat yang dihimpit antara muka bebibir. Gasket mestilah cukup lembut untuk mematuhi ketidakteraturan permukaan muka bebibir, tetapi cukup kuat untuk menahan tekanan dalaman dan serangan kimia cecair proses. Ia juga mesti cukup berdaya tahan untuk mengekalkan tekanan mampatannya dari semasa ke semasa dan di bawah kitaran haba. Tiada bahan gasket tunggal yang sesuai untuk semua aplikasi. Pemilihan bahan gasket bergantung pada suhu, tekanan, dan keperluan keserasian kimia bagi aplikasi tertentu.
Bahan gasket yang paling biasa untuk bebibir rata ialah getah, PTFE, luka lingkaran, dan berjaket logam. Gasket getah digunakan dalam aplikasi tekanan rendah, suhu rendah, seperti saluran air dan udara. Gasket PTFE digunakan dalam aplikasi kimia di mana rintangan terhadap cecair agresif diperlukan. Gasket luka lingkaran digunakan dalam aplikasi tekanan tinggi, suhu tinggi, seperti saluran wap dan hidrokarbon. Gasket berjaket logam digunakan dalam aplikasi yang paling mencabar, di mana tahap suhu dan rintangan tekanan tertinggi diperlukan. Jadual di bawah membandingkan sifat utama bahan gasket ini.
| Bahan Gasket | Suhu Maks (°C) | Tekanan Maks (bar) | Rintangan Kimia | Aplikasi Biasa |
| Getah (NBR) | 100 | 16 | Baik (air, minyak) | Air, udara, wap tekanan rendah |
| PTFE | 260 | 40 | Cemerlang | Pemprosesan kimia, makanan |
| Luka Lingkaran | 500 | 100 | Sangat Baik | Stim, hidrokarbon, tekanan tinggi |
| Berjaket Logam | 600 | 150 | Cemerlang | Suhu tinggi, tekanan tinggi |
Di Wenzhou Longan Flange Co., Ltd., kami tidak mengeluarkan gasket, tetapi kami bekerjasama rapat dengan pelanggan kami untuk memastikan gasket yang mereka pilih serasi dengan bebibir rata kami. Kami menyediakan dimensi muka bebibir terperinci, termasuk ketinggian muka yang dinaikkan dan kemasan permukaan, yang penting untuk tempat duduk gasket yang betul. Kami juga menyediakan panduan tentang tegasan mampatan gasket dan tork bolt, berdasarkan cadangan pengeluar gasket. Matlamat kami adalah untuk memastikan keseluruhan sistem sambungan bolt—bebibir, gasket dan bolt—bekerja bersama untuk mencapai pengedap yang boleh dipercayai.
Kemasan permukaan muka bebibir adalah parameter kritikal yang sering diabaikan. Gasket mesti boleh mematuhi ketidakteraturan permukaan muka bebibir untuk membuat pengedap. Jika permukaannya terlalu kasar, gasket mungkin tidak dapat memenuhi lembah yang dalam, dan laluan kebocoran mungkin kekal. Jika permukaan terlalu licin, gasket mungkin tidak dapat mencengkam permukaan, dan ia mungkin tergelincir atau tersemperit di bawah tekanan. Kemasan permukaan yang optimum ialah keseimbangan antara kedua-dua ekstrem ini. Untuk kebanyakan bahan gasket, kekasaran permukaan Ra 3.2 hingga 6.3 mikrometer disyorkan. Ini biasanya dicapai dengan memesin muka bebibir dengan corak alur bergerigi atau sepusat, yang dikenali sebagai kemasan "fonografi".
Kemasan fonografi dinyatakan dalam piawaian seperti ASME B16.5 dan EN 1092-1. Kemasannya dicipta oleh alat yang memotong alur lingkaran berterusan pada muka bebibir. Kedalaman dan jarak alur dikawal untuk mencapai kekasaran yang dikehendaki. Corak alur menyediakan satu siri rabung dan lembah yang boleh digenggam oleh gasket. Cengkaman ini menghalang gasket daripada diterbangkan oleh tekanan dalaman dan membantu mengekalkan pengedap di bawah kitaran haba. Jadual di bawah menyediakan kemasan permukaan yang disyorkan untuk bahan gasket yang berbeza.
| Bahan Gasket | Kekasaran Permukaan Disyorkan (Ra, µm) | Jenis Selesai |
| Getah | 3.2 - 6.3 | Fonografi (tumpu atau bergerigi) |
| PTFE | 1.6 - 3.2 | Fonografi atau licin |
| Luka Lingkaran | 3.2 - 6.3 | Fonografi |
| Berjaket Logam | 3.2 - 6.3 | Fonografi |
Di kilang kami, kami memesin semua muka bebibir rata kami ke kemasan permukaan yang ditentukan menggunakan mesin pelarik CNC dengan perkakasan ketepatan. Kami mengesahkan kemasan permukaan menggunakan profilometer dan merekodkan keputusan dalam dokumentasi kawalan kualiti kami. Ini memastikan bahawa setiap bebibir rata yang kami hasilkan menyediakan permukaan yang optimum untuk tempat duduk gasket. Kami juga menawarkan pelbagai kemasan muka, termasuk kemasan licin, kemasan bergerigi dan kemasan sambungan cincin, untuk memenuhi keperluan jenis dan aplikasi gasket yang berbeza.
Urutan pengetatan bolt adalah satu lagi faktor kritikal dalam mencapai pengedap yang boleh dipercayai. Jika bolt diketatkan satu demi satu dalam susunan rawak, bebibir akan herot, dan mampatan gasket akan menjadi tidak sekata. Ini boleh menyebabkan kebocoran, walaupun nilai tork akhir adalah betul. Prosedur yang betul adalah untuk mengetatkan bolt dalam corak bintang atau silang, dalam berbilang pas. Hantaran pertama mestilah hantaran tork rendah (biasanya 30% daripada tork akhir) untuk meletakkan gasket dan membawa bebibir ke dalam penjajaran. Hantaran kedua hendaklah hantaran tork sederhana (biasanya 60% daripada tork akhir). Hantaran terakhir harus berada pada tork penuh, sekali lagi dalam corak bintang. Pengetatan seragam secara beransur-ansur ini memastikan gasket dimampatkan sama rata dan muka bebibir kekal selari.
Bilangan hantaran dan nilai tork tertentu bergantung pada saiz bebibir, bilangan bolt, dan bahan gasket. Untuk bebibir besar dengan banyak bolt, tiga atau empat pas mungkin diperlukan. Untuk bebibir kecil, dua hantaran mungkin mencukupi. Jadual di bawah menyediakan garis panduan umum untuk urutan pengetatan bolt.
| Saiz Bebibir | Bilangan Bolt | Pas Disyorkan | Corak Tork |
| DN50 - DN100 | 4 - 8 | 2 | Corak bintang |
| DN150 - DN300 | 8 - 12 | 3 | Corak bintang |
| DN350 - DN600 | 12 - 20 | 3 - 4 | Corak bintang |
| > DN600 | > 20 | 4+ | Corak bintang, pelbagai peringkat |
Kawalan kualiti adalah penting untuk memastikan prosedur pengetatan telah dilakukan dengan betul. Selepas pas tork akhir, pemeriksa yang berkelayakan harus mengesahkan tork pada setiap bolt menggunakan sepana tork yang ditentukur. Pemeriksa juga harus memeriksa jurang antara muka bebibir pada beberapa titik di sekeliling lilitan untuk memastikan bahawa bebibir selari. Jika jurang tidak sekata, bolt hendaklah dilonggarkan dan prosedur mengetatkan diulang. Di Wenzhou Longan Flange Co., Ltd., kami menyediakan pelanggan kami arahan pemasangan terperinci dan spesifikasi tork untuk setiap flange rata yang kami keluarkan. Kami juga menawarkan latihan di tapak dan sokongan teknikal untuk membantu pelanggan kami mencapai pengedap yang boleh dipercayai dalam aplikasi kritikal mereka.
Soalan 1: Apakah tork bolt yang betul untuk bebibir rata?
Jawapan: Tork bolt yang betul bergantung pada saiz bolt, bahan bolt, bahan gasket, dan keadaan operasi. Ia biasanya ditentukan oleh pengilang gasket atau dikira menggunakan formula T = K × D × F, di mana K ialah faktor nat, D ialah diameter bolt, dan F ialah ketegangan bolt sasaran. Kami menyediakan spesifikasi tork terperinci untuk setiap bebibir rata yang kami hasilkan di Wenzhou Longan Flange Co., Ltd. Adalah penting untuk menggunakan sepana tork yang ditentukur dan mengikuti urutan pengetatan yang disyorkan.
Soalan 2: Mengapa bebibir rata saya bocor walaupun selepas saya mengetatkan bolt mengikut tork yang ditentukan?
Jawapan: Terdapat beberapa sebab yang mungkin. Gasket mungkin rosak atau bahan yang salah. Muka bebibir mungkin rosak atau mempunyai kemasan permukaan yang salah. Bolt mungkin tercemar atau tidak dilincirkan dengan betul, mengakibatkan faktor nat yang berbeza daripada nilai yang diandaikan. Bebibir mungkin tidak selari. Atau keadaan operasi mungkin melebihi tekanan atau penarafan suhu gasket. Pemeriksaan menyeluruh terhadap semua komponen dan kajian semula prosedur pemasangan adalah perlu untuk mengenal pasti punca.
Soalan 3: Apakah perbezaan antara muka terangkat dan bebibir muka rata?
Jawapan: Bebibir rata muka terangkat mempunyai gelang kecil timbul pada muka, manakala bebibir muka rata mempunyai muka rata sepenuhnya. Muka yang dibangkitkan direka bentuk untuk menumpukan beban bolt pada gasket, meningkatkan tegasan pengedap. Bebibir muka rata digunakan dengan gasket muka penuh dan biasa digunakan dalam aplikasi tekanan rendah dan dengan bebibir besi tuang atau plastik. Pilihan bergantung pada aplikasi dan bebibir mengawan.
Soalan 4: Berapa kerapkah bolt bebibir rata harus diketatkan semula?
Jawapan: Bolt bebibir rata hendaklah diketatkan semula selepas 24 jam awal operasi, terutamanya dalam aplikasi suhu tinggi di mana pengembangan haba dan kelonggaran gasket boleh menyebabkan kehilangan beban bolt. Selepas itu, pengetatan semula biasanya dilakukan semasa selang penyelenggaraan berjadual, seperti penutupan tahunan. Kekerapan bergantung pada kritikaliti aplikasi dan keadaan operasi. Pemeriksaan kerap untuk kebocoran juga disyorkan.
Soalan 5: Apakah tekanan maksimum yang boleh dikedap oleh bebibir rata?
Jawapan: Tekanan maksimum yang boleh dikedap oleh bebibir rata bergantung pada kadaran bebibir, bahan gasket, dan beban bolt. Sebagai contoh, bebibir rata Kelas 150 dengan gasket luka lingkaran boleh mengelak sehingga 20 bar pada suhu ambien. Bebibir Kelas 300 boleh mengelak sehingga 50 bar. Tekanan yang lebih tinggi memerlukan penarafan bebibir yang lebih tinggi dan bahan gasket yang lebih teguh. Di kilang kami, kami mengeluarkan bebibir rata dalam pelbagai kelas tekanan untuk memenuhi keperluan aplikasi yang berbeza.
Mencapai pengedap yang boleh dipercayai dengan bebibir rata berbolted merupakan cabaran kejuruteraan sistem. Ia memerlukan gabungan beban bolt yang betul, mampatan gasket, ketegaran bebibir, dan kemasan permukaan. Setiap faktor ini mesti dinyatakan dan dikawal dengan teliti untuk memastikan gasket kekal dalam keadaan mampatan sepanjang hayat perkhidmatan sambungan. Beban bolt mestilah mencukupi untuk memampatkan gasket, tetapi tidak terlalu tinggi sehingga merosakkan gasket atau bebibir. Gasket mestilah serasi dengan cecair proses dan mampu menahan suhu dan tekanan operasi. Muka bebibir mestilah rata dan mempunyai kemasan permukaan yang betul untuk membolehkan gasket mematuhi dan mencengkam. Dan bolt mesti diketatkan dalam urutan yang betul untuk memastikan pengagihan beban seragam. Di Wenzhou Longan Flange Co., Ltd., kilang kami telah mengeluarkan bebibir rata selama lebih dua dekad, dan kami telah membangunkan pemahaman yang mendalam tentang faktor-faktor ini. Bebibir kami dimesin dengan ketepatan untuk memastikan kesesuaian dan pengagihan beban yang betul, dan kami menyediakan pelanggan kami sokongan teknikal yang mereka perlukan untuk mencapai pengedap yang boleh dipercayai.
Sama ada anda sedang mereka bentuk sistem paip baharu atau mengekalkan yang sedia ada, kami menjemput anda untuk menghubungi kami untuk membincangkan keperluan flange rata anda. Pasukan jurutera kami boleh membantu anda memilih bebibir yang sesuai untuk aplikasi anda, menyediakan spesifikasi tork dan menawarkan panduan tentang pemilihan dan pemasangan gasket. Kami komited untuk menyediakan pelanggan kami produk berkualiti tinggi dan perkhidmatan yang terbaik.
Hubungi Wenzhou Longan Flange Co., Ltd. hari iniuntuk membincangkan keperluan bebibir rata anda dan mengetahui cara produk kami boleh membantu anda mencapai pengedap yang boleh dipercayai dalam aplikasi kritikal anda.
