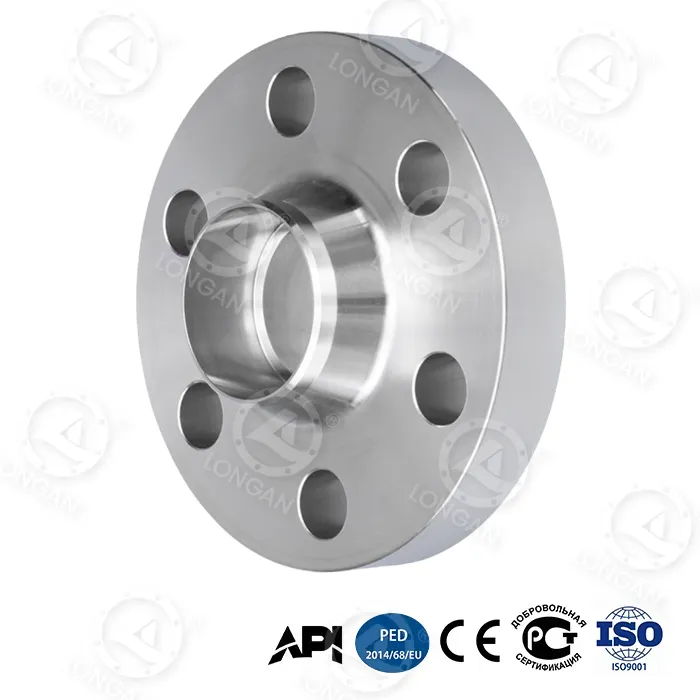

304 Bebibir Kimpalan Punggung Leher

Spesifikasi Teknikal

1. Pensijilan Bahan (ASTM A182 F304)

Kes Ujian Fungsi Nilai Standard Elemen

Ni 8.0~11.0% Kestabilan Austenit 9.2%

C ≤0.08% - 0.05%

Cr 18.0~20.0% Perlindungan Hakisan Pengoksidaan 18.8% (Spectrometer)

2. Tekanan-Suhu

Suhu (°C) Kelas 150 (bar) Kelas 300 (bar)

300 13.2 35.8

200 15.8 42.7

38 19.6 51.1

3. Sifat Mekanikal

Parameter 304 Asas Piawai Nilai Bebibir

Toleransi Diameter Dalaman (NPS 12") ±0.25mm ASME B16.5 Jadual5

Kekuatan Tegangan 515 MPa ASTM A182

Kekuatan Hasil 205 MPa ASTM A182

Sisihan bulatan tengah lubang bolt ±0.8mm MSS SP-44

Senario yang berkenaan

Senario yang disyorkan Media yang boleh diterima Senario terlarang Penyelesaian alternatif

Udara termampat tekanan rendah Udara kering (titik embun <-40°C) Udara lembap yang mengandungi sulfur Keluli karbon bersalut nikel

Peralatan makanan Produk tenusu, jus (pH>4.5) Pembasmi kuman yang mengandungi klorin Bebibir 316L

Bekalan air perbandaran Air tawar, air minuman Air laut/air berklorin tinggi (>50ppm Cl⁻) 316 bebibir

HVAC Air panas (<80°C), wap Asid hidroklorik/asid sulfurik (pH<4) Aloi Hastelloy

Mengapa memilih Bebibir Kimpalan Punggung Leher 304?

1. Kos yang lebih rendah

Bahan Harga seunit (penanda aras) Hayat perkhidmatan Kos komprehensif (10 tahun)

316 bebibir 2.3x 15 tahun + 1.2x

304 Bebibir Kimpalan Punggung Leher 1.6x 10 tahun + 1.0x

Bebibir keluli karbon 1.0x 2 tahun (Kebocoran karat) 2.8x

2. Kelebihan reka bentuk struktur

Ketepatan permukaan pengedap: Kekasaran permukaan RF 304 bebibir kimpalan leher keluli tahan karat ialah 125-250μin Ra, memastikan kebolehpercayaan pengedap gasket.

Peralihan leher tirus: Kurangkan faktor kepekatan tegasan sebanyak 40% dan memanjangkan hayat kelesuan kimpalan.

3. Rintangan kakisan asas

Ujian semburan garam: Tiada karat merah selama 500 jam

Lapisan pelindung kromium-nikel: Kandungan Cr ≥18% membentuk filem pempasifan untuk menahan kakisan daripada air, wap dan asid lemah (pH>4.5).

Perihalan had: Tidak sesuai untuk persekitaran yang mengandungi ion klorida>50ppm (seperti air laut), dan 316 perlu dinaik taraf pada masa ini.

Soalan Lazim

S1: Apakah perbezaan kos dengan bebibir 316?

Jawapan: Harga 304 Neck Butt Welding Flange adalah 30~35% lebih rendah di bawah spesifikasi yang sama (disebabkan oleh perbezaan kandungan nikel dan molibdenum). Jika medium tidak mengandungi ion/asid klorida, adalah lebih menjimatkan untuk memilih 304.

S2: Bolehkah 304 digunakan untuk paip luar?

Jawapan: Dalam kelembapan rendah (<60%) RH) Ia boleh digunakan untuk masa yang lama dalam persekitaran bebas garam; salutan anti-karat diperlukan di kawasan pantai/perindustrian, jika tidak, pitting mungkin berlaku dalam masa 2-3 tahun.
